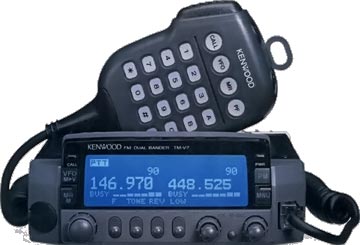

Review: Kenwood TM-V7A
Publicado 08. Mar, 2007 por PU2LAA - Junior Zappia como Reviews
|
||
Eu fiquei espantado com o pequeno tamanho do TM-V7A já quando o tirei de sua caixa. É difícil compreender que tantas funções caibam em um painel pouco maior que um dicionário Webster’s de bolso e pesando apenas 1,2kg, isso sem falar na potência, 50W em VHF e 35W em UHF! Antes de mais nada, quero comentar sobre 4 exclusividades que esse rádio tem que talvez você não saiba. São as seguintes: Full-Duplex Banda Cruzada – O TM-V7A pode ser usado como uma repetidora banda cruzada em sua casa ou carro. Isso é muito útil quando você deseja operar um repetidor distante andando pela casa ou num shopping, usando apenas um HT dual bander em baixa potência. Nesse modo o TM-V7A opera como um repetidor, recebendo você em UHF e retransmitindo em VHF ou vice-versa. Controle Remoto – Enquanto opera em modo repetidora, você pode controlar, via tons DTMF, todas as funções básicas do rádio, como entrar freqüências, chamar memórias, selecionar sub-tom ou mesmo trocar a potência de transmissão. Dados/Voz – Esta característica permite comunicações simultâneas de voz a dados de rádio pacote. Por exemplo: Você pode estar fazendo um QSO em VHF e ao mesmo tempo estar usando o rádio pacote em UHF. Ele irá esperar até que você tenha terminado de transmitir em VHF e então, mudará para UHF e transmitirá automaticamente os dados, voltando após isso para o VHF. Memória de programa – Esta característica permite armazenar funções do TM-V7A, tais como: volume do beep, contraste do display, luminosidade e se o display será positivo ou negativo. Isso é muito útil quando você compartilha o uso do rádio com mais alguém em casa, pois cada um poderá ter suas preferências em memória. Vamos imaginar que você goste do display com muito brilho e os beeps com volume baixo, mas seu filho prefere o display com pouca luminosidade e o beep bem alto, essas memórias serão a solução. Fiquei impressionado com o display LCD desse rádio, que ocupa praticamente 2/3 do painel. A freqüência e os comandos de menu são mostrados em azul com fundo branco ou vice-versa. Vários comandos também são mostrados na janela de leitura. Porém, a visualização desse display durante o dia não é muito boa. Outra coisa que eles demoraram a perceber e finalmente mudaram, é a localização do alto-falante. Agora está na parte de cima do rádio, ficando assim bem mais nítido o áudio e não para baixo como se fôssemos todos caminhoneiros que usam o rádio no teto da cabine. Nunca mais teremos que colocar calços para levantar a frente do rádio quando operamos em casa, com o rádio em cima da bancada. Ainda falando do gabinete, um grande dissipador de alumínio na parte traseira do rádio, ajuda para que os transistores de RF tenham um resfriamento adequado. É também auxiliado por uma ventoinha, por sinal muito silenciosa, ativada por um sensor no caso de um resfriamento adicional ser necessário. Essa ventoinha é tão silenciosa que é difícil perceber quando ela está ou não ligada.Lembram-se do TM733A que não importava a temperatura, sempre ligava aquela ventoinha barulhenta! Mais um ponto para Kenwood. Mais funções O painel de controle pode ser removido facilmente, bastando apertar um botão na parte traseira superior do painel. São disponíveis como opcionais, extensões com 4,30m e 7,60m de comprimento, para operações remotas. Isso é útil para radioamadores que tenham carros com pouco espaço no painel, pois você deixa o rádio no porta-malas e fica apenas com o painel no interior do carro. Também, muito útil pra quem tem deficiência visual, é o opcional VS-3, um sintetizador de voz. Claro que terá que saber um pouquinho de inglês para entender o que o rádio vai dizer. O TM-V7A tem 280 memórias. Isso mesmo! Não ouviu errado não, são 280 memórias que se usadas com caracteres alfanuméricos caem para 180, que ainda é um exagero. Na minha região, que acredito ser uma das mais ativas em VHF/UHF do país, não conseguiria preencher 2/3 delas. O operador pode simultâneamente ler freqüência, 7 dígitos alfanuméricos para o nome da memória e o número do canal de memória. Achei a programação do TM-V7A muito simples comparada a outros rádios que já operei. Todo tipo de informação – como a freqüência de offset, ajustes do display, código DTSS – Podem ficar na memória. Um rastreamento visual permite observar a atividade (graficamente) nas freqüências próximas da freqüência selecionada. Um tipo de spectrum analyzer mais simples. Os radioamadores que são pilotos, ou simplesmente os adeptos em ouvir comunicações aeronáuticas, vão gostar do TM-V7A, pois ele recebe (apenas recebe) em modo AM de 118 – 135.995MHz. O modo AM é automaticamente selecionado quando se entra nessa faixa de freqüência. Os radioamadores que gostam de monitorar conversas em telefones celulares, devem ficar atentos para o fato de que só modelos vendidos fora dos Estados Unidos tem essa capacidade. Os modelos americanos vem sem o circuito de 800MHz. Uma coisa que a Kenwood insiste em fazer, é não disponibilizar passos de 10kHz na banda de 800 MHz. No TM733A ainda se podia “enganar” o rádio e conseguir passos de 10kHz, mas no TM-V7A ainda não descobrimos como fazer isso. No microfone acompanha teclado DTMF e é iluminado. O operador fala no mesmo lado do teclado. Na parte traseira do microfone tem uma chave para inibir qualquer tecla com exceção do PTT e teclado. Os botões UP/DOWN estão localizados na parte de cima do microfone. Um toque e a freqüência sobe ou desce no passo programado, se o mantiver apertado, a freqüência muda continuamente até que se solte o botão. O microfone também pode ser usado pra ligar/desligar o rádio, mudar potências, volume, etc. O microfone é conectado ao rádio com um conector do tipo telefônico, mas com seis contatos e é muito fácil de retirar. Características de recepção O receptor do TM-V7A é de dupla conversão super-heteródina com FI em 38.85MHz e em 450kHz para operação em VHF. Em UHF são em 45.05MHz e em 455kHz. A sensibilidade é excelente:0.16uV ou menos a 12dB SINAD. A sensibilidade do squelch é de 0,1uV ou menos. A seletividade é de 12kHz a -6 dB na curva de resposta. Isso garante uma boa separação de canal na recepção. A saída de áudio tem 2W de potência. Dois jacks são disponíveis na parte traseira para conexão de alto-falantes externos. O TM-V7A usa um S-meter de barras, que além da indicação do sinal recebido, pode ser usado para monitorar a atividade nas freqüências próximas da que estiver operando.As atividades próximas aparecem como barras verticais no gráfico. Quanto mais alta a barra mais forte a atividade adjacente. Um cursor na parte de baixo do gráfico permite que o operador movimente-se para qualquer freqüência para monitora-la. O centro de freqüência é a que o operador escolher no mostrador. Os botões do microfone podem ser usados para movimentação no gráfico visual. O TM-V7A tem várias opções de scanner, entre elas: scanner de banda (dentro de uma faixa específica), scanner de memória, scanner da banda toda, etc. O circuito de CTCSS inclui funções codificação e decodificação de sub-tons. Permite que o receptor ignore sinais comuns e só receba sinal que contenham um sub-tom específico. Pode ser usado em conjunto com o DTSS, portanto além do sub-tom, mais 3 dígitos DTMF terão que ser recebidos para que o TM-V7A deixe o squelch abrir. Também pode ser usado com a função PAGING, que mostra no display o prefixo do operador que está chamando. Como essas funções são numerosas e muito detalhadas, não serão incluídas nesse review. Características do Transmissor O TM-V7A tem 3 níveis de potência que podem ser selecionados por um botão no painel frontal. Com a indicação de potência média (M), você tem 10W, com a potência baixa (L), você tem 5W. E na alta potência (50W), nem L ou M será indicado no display. Em UHF as potências são 5, 10 e 35W. Existe uma proteção contra níveis muito altos de SWR, mas o ideal é estar com a antena bem ajustada e não ficar contando com a proteção. O desvio máximo na transmissão e de mais ou menos 5kHz e modulação é por reatância. Emissões espúrias estão em -60 dB ou menos. A distorção de áudio é menos de 3% a 60% de modulação. A impedância do microfone é de 600 ohms. Devido a corrente necessária para operação móvel, é recomendado conectar o cabo de alimentação direto nos bornes da bateria. Portanto, nem pensar em ligar um rádio desses no acendedor de cigarros. O cabo de alimentação que acompanha o rádio tem 2,40m de comprimento e um fusível em cada condutor. O consumo na alta potência é de 12A (50W) ou de 3 a 4A em baixa ou média potência. A tensão de operação pode ser entre 11,8V a 14V. Outras funções É importante salientar que o TM-V7A é um rádio controlado quase que totalmente por sistema de menus, ao contrário da maioria dos equipamentos que estamos acostumados. Modernos equipamentos de radioamadores já incluem o conceito de controle por menus. É uma maneira muito fácil de controlar as funções e não deve causar nenhuma dificuldade de aprendizado,especialmente se o operador(a) for acostumado com computadores. Uma das primeiras instruções que você encontra no manual é de como acessar um repetidor local sem usar o sistema de menus. Ao longo do manual, muitas páginas de programação, a maioria com ilustrações, ensinam a todos os que desejam aprender a usar o sistema de menus. É desnecessário dizer que o TM-V7A permite operação em rádio pacote. Tudo que o operador tem que fazer é conectar o rádio a um PC ou ao TNC e selecionar a velocidade de comunicação (1200 ou 9600). O rádio tem um conector DIN próximo ao conector do microfone que permite fazer todas as conexões necessárias para o uso em rádio pacote ou até mesmo em um controlador de repetidor/autopatch. O TM-V7A também tem disponível a função Timer Out Timer para que o rádio não transmita por um tempo muito longo sem uma pausa, Automatic Power Off que desliga o rádio se ficar por mais de 1 hora sem atividade, mudança de banda automática (ABC), entrada direta de freqüência pelo teclado do microfone, função Clone e muitas mais. O manual tem 93 páginas e é explicado em linguagem bem simples. Existe também um software para Windows 95 ou NT para controlar o rádio via PC. Agora vamos ao que eu não gostei do rádio. Primeiro lugar, é um absurdo o pessoal da engenharia da Kenwood tirar a função mute do rádio. Se vocês conhecem o antecessor do TM-V7A, o TM-733A, sabe muito bem que é impossível ficar monitorando duas bandas sem um mute. Quando você está ouvindo uma das bandas e a outra entra, vira uma salada. Não ouve nem uma nem outra. Outra coisa que não gostei foi do formato do microfone. Ele é enorme! Ruim de segurar por longos períodos, nada anatômico. Isso sem contar que a mola é muito dura, tanto é que até já retirei a mola do meu microfone. Outra coisa que percebi, se o seu V7 é versão M3, ele tem uma sensibilidade melhor fora da faixa. Se é a versão americana, a K3, ele tem uma sensibilidade mediocre fora da faixa de amador. A diferença é enorme. A Autoban (173.650MHz), no V7 versão M3, chega com sinal 9 e audio limpo. Já na versão K3, chega “BUSY” e com muito ruido. Finalizando, embora tenha esses inconvenientes, é um excelente rádio. Para saber mais sobre o TM-V7A visite o site www.kenwood.net |
abimael teodosio da silva
Sep 12th, 2011
GOSTEI MUITO DOS COMENTARIOS SOBRE O TM-V7A TENHO ENTERESE EM ADQUIRIR UM USADO.ABRIGADO ABIMAEL PU2TSI
leonardo afonso
Feb 20th, 2017
ola eu gostaria de saber como q eu consigo achar o manual de extrusao em portugues.. eu nao consigo acionar a repetidora nele,,,teria com me ajudar por favor ??
oswaldo
Apr 6th, 2017
ola fiquei feliz com os comentários do rádio tmv7 pois tenho um e gosto muito , mas gostaria de saber como conseguir um display para comprar , pois o maior pecado que a kenwood cometeu foi no display porque o meu equipamento já tem alguns risco
