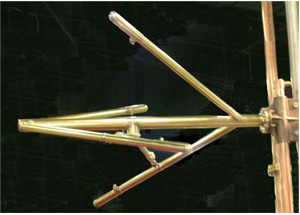

Este é um esquema de uma antena de polarização circular omnidirecional normalmente utilizada em estações broadcast em FM.

Os elementos deverão ser fabricados com tubos de latão devidamente soldados e respeitando-se os ângulos, para que tenham um lóbulo de radiação circular o mais uniforme e real, e os diâmetros destess elementos variam conforme a potência a ser utilizada.

Podem também ser empilhadas como se faz com dipolos, espaçando-se entre boom em ½ onda e interligando de duas em duas utilizando-se cabo de 75 ohms em múltiplos ímpares de ¼ onda, calculando o comprimento do cabo entre o feeder central da antena e o conector interligado com conector “T” e considerando a % de velocidade de propagação do cabo utilizado.

Parâmetros para cálculo da antena esquematizada abaixo:

1 onda (m) = [300 / freqüência (MHz)] x (% de velocidade de propagação do material).

Velocidades de propagação:

· Latão = 97% aproximadamente.
· Cabo Celular = 75% aprox. (ver especificação do fabricante)
· Cabo RGC comum = 60% aprox. (ver especificação do fabricante)

Particularidades:

· Esta tem perda de 3 dB comparando-se ao sinal entre duas antenas verticais em precisão de fase (no pico do sinal), porém apresenta ganho significativo quando ocorre mudança de polarização devido a sinal refletido, gerando efeito de maior regularidade no sinal para estações quando em movimento.

· Melhora na qualidade SQE (sinal ruído) de recepção para estações móveis o que traz regularidade de sinal devido a menor oscilação e, consequentemente, significativa melhora na qualidade de recepção e transmissão de sinais digitais.

· O empilhamento de 3 antenas destas sobrepostas equivale em ganho (no pico) a dois dipolos empilhados, mas o efeito que se percebe é como se o ganho fosse maior devido a diminuir muito os efeitos de inversão de fase.

· O sinal de uma antena na vertical para uma na horizontal tem perda de 30 dB, o que corresponde à 1000x. É o que normalmente ocorre na prática mesmo que as duas antenas estejam fisicamente na vertical como por exemplo, já que na prática o sinal sujeita-se a reflexões, alterando a polarização e o rendimento. Já com a circular este efeito é praticamente suprimido, apresentando ganho efetivo e regularidade no “sinal médio”.

· Para equilíbrio de fase, os alimentadores devem deslizar por igual mantendo-se o ângulo de 180º. entre eles.

Comentários de PY2LY – Fábio (fpoli1@itelefonica.com.br):

· Considerando o sinal de UHF estar mais sujeito a reflexões, construí uma pequena antena para a faixa de 439MHz fazendo alguns testes e tendo surpresas agradáveis nos resultados.

· No desenvolvimento do primeiro protótipo, é conveniente construir com possibilidades de ajustes nos comprimentos dos elementos dos dipolos, no espaçamento entre os centros dos dipolos e nos alimentadores para ajuste de ROE.

· Peço para relatarem resultados obtidos em outras bandas comentando a construção, com isto poderemos melhorar os detalhes das antenas.

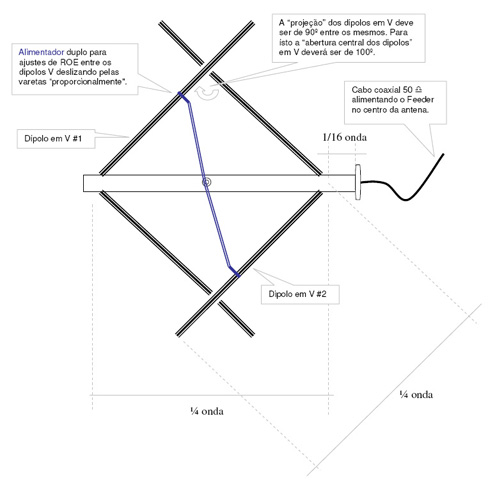

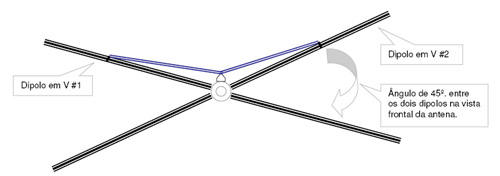

Diagramas:
