CRAM

Conhecida também como antena de cabo, é composta de vários elementos de 1/2 onda de comprimento, feitos com o próprio cabo coaxial, só que a malha do cabo tem que ser substituída por tubo de latão, construindo-se assim vários elementos de cabo coaxial rígido. É necessária essa substituição para podermos ter extrema precisão quanto ao comprimento dos mesmos, caso contrário, ela não tem rendimento satisfatório, nem precisão na frequência de ressonância, já que este tipo de antena não tem ajuste. Porém, se bem construída, dá uma curva de ROE de 16MHz de largura de banda, com 1,5 de estacionária nas pontas e um rendimento incomparável com qualquer outro tipo de antena para UHF.

Material Necessário

1 – 4m de cabo coaxial comum RG-213. Não poderá ser utilizado cabo celular, pois muda totalmente os cálculos da antena e não tem fator de velocidade confiável da RF no cabo;

2 – 4m de tubo de latão de diâmetro de 3/8″, com espessura de parede de 1mm. Existe no mercado tubos com espessura de 0,8mm, porém, não dá para ser usado, pois não pode existir folga entre o dielétrico (plástico branco do cabo) e o tubo de latão, porque a mínima folga muda o fator de velocidade dos elementos o suficiente para não funcionar;

3 – 20cm de tubo de latão ou cobre de 3/4″, qualquer espessura de parede, porém, quanto mais fino, mais fácil de soldar na montagem;

4 – Um ferro de solda tipo machadinho de 450W (para soldar rápido, sem aquecer muito);

5 – Uma placa de teflon de 25x25cm e espessura de 1 e 2mm;

6 – 6m de tubo de PVC branco para água (não usar o de esgoto), parede fina e diâmetro de 1.1/4″;

7 – 02 cotovelos de 1.1/4″;

8 – 01 “T” de 1.1/4″;

9 – Um conector tipo UHF macho e um duplo-fêmea.

Montagem

1 – Cortar 11 pedaços de tubo de latão de 3/8″, com 22,8cm (medida especial para uso em repetidoras, pois favorece baixo ângulo de radiação) ou com 23cm (para uso residencial, pois ressona aproximadamente em 435MHz). É muito importante a precisão nas medidas (todos os tubos exatamente iguais) e um bom acabamento nas extremidades. Aproveitar para molhar com solda as pontas, aproximadamente 1cm, mantendo o mesmo lado para as soldas.

2 – Cortar um pedaço de tubo de 3/8″, com 11,4cm (para repetidoras) ou 11,5cm (para uso residencial).

3 – Cortar um pedaço do tubo de 3/8″, com 60cm de comprimento.

4 – Deixar o tubo de 3/4″ com 17,2cm de comprimento.

5 – Fazer uma tampa de latão ou cobre para um dos lados deste tubo de 3/4″, com furo no centro o suficiente para passar o tubo de 3/8″, bem justo, pois será soldado futuramente.

6 – Desencapar todo o cabo coaxial e tirar toda a malha fora, comprimindo-a, sem a capa, para o centro do cabo, fazendo com que se distancie do dielétrico (plástico branco).

7 – Cortar 11 pedaços do cabo desencapado (dielétrico e elemento central) com 25,2 a 25,5cm de comprimento. Depois de cortados, cortar com cuidado, usando estilete, o dielétrico nas pontas, deixando exposto aproximadamente 1cm do vivo (cobre) de cada lado, ou seja, deixar a parte encapada com o comprimento dos tubos de latão somando 1mm para cada lado de folga (excedendo o latão). Molhar as pontas com solda para facilitar futura soldagem.

8 – Enfiar estes 11 pedaços nos 11 elementos de latão de 3/8″ (entram bem justos) de forma a deixar sair 1mm de dielétrico para cada lado e as pontas de cobre.

9 – Preparar um pedaço de cabo desencapado com 15cm, desencapando uma pontacom 1cm. Depois colocar dentro do pedaço de latão de 3/8″ com 11,4cm ou 11,5cm, deixando o lado desencapado para fora de um dos lados, saindo junto com 1mm do dielétrico e, do outro lado, tirar bem rente ao latão o dielétrico, expondo o vivo do cabo (cobre, sobram aproximadamente 2cm), conforme fig.3.

10 – Preparar outro pedaço desta forma, com aproximadamente 63cm para colocar dentro do tubo de latão de 3/8″, de 60cm. Deixar uma ponta com 1cm de cobre exposto mais 1mm de dielétrico. A outra ponta, desencapar rente ao latão, será o ponto para soldar o conector de UHF macho.

11 – Cortar 12 quadrados (placas) do teflon, com aproximadamente 2x2cm e fazer dois furos com diâmetro aproximadamente igual ao vivo do cabo (+/- 1,5cm) e distanciados em 6mm um do outro. Procurar centrá-los na placa (3mm cada furo do centro da placa). Conforme fig.2.

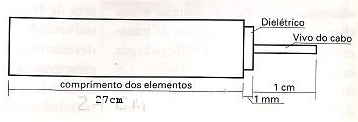

Fig. 1 – Detalhe das pontas dos elementos de 3/8″

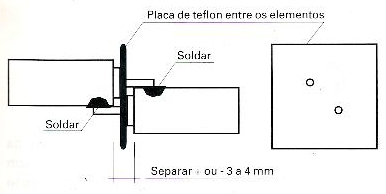

Fig. 2 – Detalhe da solda entre elementos

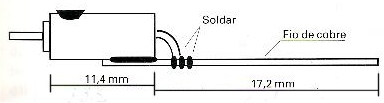

Fig. 3 – Detalhe da ponta superior da antena

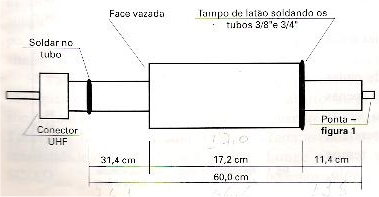

Fig. 4 – Detalhe do elemento inferior (base e ponto inicial de ataque)

12 – Com todos os elementos pontos em mãos, soldar as pontas (fig.1) com os separadores de teflon (fig.2), intercalando vivo com malha e malha com vivo, começando pela base, seguido dos 11 elementos e finalizando pela ponta. Soldar o mais rápido possível para não derreter o dielétrico e intercalar os elementos, posicionando os mesmos esquerda/direita.

13 – Depois de pronta, acondicioná-la dentro do tubo de PVC, colocando os cotovelos nas pontas e o “T” no centro (ficando 2m para cada lado), e perpendicular á antena, fixar nos cotovelos e no “T”, três tubos de PVC, com +/- 1m de comprimento para fixar a antena na lateral da torre. As placas de teflon, além de facilitarem muito na montagem e servirem de separador dos elementos, servem para fixar a antena no tubo, evitando que fique solta dentro dele.

14 – Pode ser usado no lugar do PVC, uma vara de pesca de fibra de vidro, que não contenha metal (pesca sem carretilha), muito vendida no Paraguai, com comprimento de +7m, sendo que só se aproveitam 5m, os dois restantes ficam muito estreitos.

15 – Colocar na base a emenda duplo-fêmea para ter o ponto de ataque do cabo coaxial até o rádio. Poderia também, no lugar do conector UHF com a emenda duplo-fêmea, colocar um conector tipo “N” fêmea. Fiz vários testes e, na prática, não se justificou o sofrimento com a falta de praticidade do tipo “N”, pois a diferença no rendimento é imperceptível.

Fotos

Tivemos uma antena destas instalada na 439.550MHz do CRAM e observamos um alto rendimento tanto na transmissão quanto na recepção.

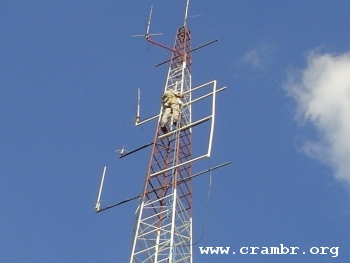

Antena Colinear de UHF montada por PU2LWR Mário e instalada na 439.550MHz do CRAM

Antena Colinear de UHF instalada na 439.975MHz de Campinas
