PY4ZBZ capta imagem do sol nascendo vista por câmera em satélite

Publicado 14. Nov, 2011 por PY2JF - João Roberto como Artigos

Por PY2JF – João Roberto S. Gândara Ferreira

Esse texto foi traduzido do original do site ARISS-SSTV images (ARISS = Amateur Radio on International Space Station)

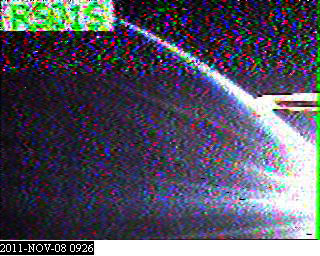

Esta imagem não é a de mais alta qualidade que recebemos, mas é muito interessante do ponto de vista técnico. Esta imagem foi captada por PY4ZBZ e tem um carimbo de tempo de 0926 UTC.

Ela mostra a borda curva da terra iluminada pelo sol que acaba de nascer acima do horizonte. A maior parte da Terra vista pelo satélite ainda está na escuridão neste momento.

O satélite ARISSat-1 deve ter ficado iluminado pelo sol as 0911 UTC. Dado o tempo necessário para o sistema ser ativado e completar contagem do temporizador de segurança (cerca de 14 minutos), a primeira transmissão deve ter acontecido por volta de 0925 UTC. Isso provavelmente significa que esta é uma das primeiras imagens que as câmeras a bordo do satelite tomaram logo depois de entrar na luz solar. A imagem foi então transmitida logo após o transmissor ter sido ativado e, posteriormente, captada por uma estação terrestre (PY4ZBZ). Está certo que um pouco de sorte permitiu esta sequencia técnica, mas ainda é fascinante saber o que foi possivel capturar esta imagem com o ARISSat-1 transitando pelo terminador solar em um ângulo bem estreito.

PY4ZBZ explica:

A baixa qualidade da imagem se deve ao fato do satélite estar com baixa elevação nesta rápida passagem das 0926 UTC do dia 08 de novembro, e pelo QRM gerado pela rede de distribuição de energia elétrica. A freqüência da transmissão SSTV era 145,950 MHz.

O terminador solar, linha na superfície da terra que separa o lado escuro (noite) do lado claro (dia) é a linha clara curva e azulada da imagem. Acima dela, no canto superior direito, o espaço, e abaixo dela, a terra no escuro. As linhas claras e retas são reflexos criados na lente da câmera pelo sol que quase aparece no canto inferior direito da imagem.

Devido ao altíssimo brilho do sol, quase de frente para a lente, a câmera ficou bem ofuscada e o que seria preto ficou meio cinza. Na imagem aparece também a ponta da antena de VHF do satélite, sendo a parte escura a fita metálica da antena e a parte clara a proteção plástica.

O prefixo verde RS01S indica que a imagem foi feita pela câmera que aponta no eixo +Z do satélite, das quatro existentes (-Z, +Y e -Y). A bateria do satélite esta aberta, por isso ele só funciona quando iluminado pelo sol.

Clique nos seguintes links para mais imagens:

http://www.amsat.org/amsat/ariss/SSTV/
http://www.amsat.org/amsat/ariss/SSTV/archive.php

73 de Roland PY4ZBZ

Para quem não o conhece, PY4ZBZ é um radioamador com excepcional conhecimento técnico, e compartilha muitas informações, inclusive sobre SDR, em sua home page: http://www.qsl.net/py4zbz/

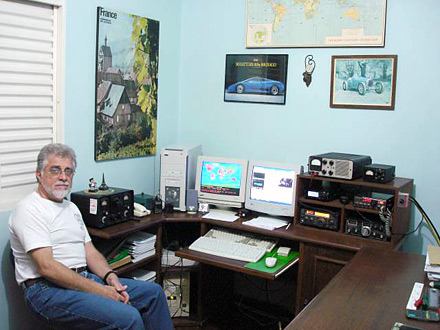

PY4ZBZ - Roland em sua estação
