Diário de Bordo:
Estação para DX
(Update 3)

Publicado 30. Mar, 2013 por PY2JF - João Roberto como Artigos, Reviews

Por João Roberto S. Gândara Ferreira, PY2JF.

Depois de mais de 30 anos sem fazer DX, posso afirmar que me privei de mais de 30 anos de puro divertimento. Se você não acompanhou minhas experiências com o desafio do DXCC com uma antena vertical multibanda Cushcraft R8 e apenas os 100W do Yaesu FT-950, veja esses vídeos: CRAM TV 14 – Review da Cushcraft R8 e CRAM TV 20 – Review do FT950/DXCC.

Alcançado o objetivo daquele desafio, admito que fiquei meio parado e não me dediquei muito mais a modalidade. Notei também que existem situações em que se precisa de mais que uma vertical. Embora a R8 tenha a grande vantagem de ter praticamente todas as bandas e bastava sintonizar o rádio e já podia falar, eu nunca ouviu certos países com ela. Claro que era apenas uma questão de tempo (ou sorte?), num momento ou outro eu me depararia com o país desejado por conta de estar com o rádio ligado na hora certa e com ajuda da propagação.

Mas como sou meio impaciente e não queria esperar que todos os planetas estivessem alinhados para conseguir mais países com a vertical, resolvi montar uma estação completa, com direcional, rotor e tudo mais que for necessário para atingir um novo objetivo: Chegar aos 200 paises no prazo de um ano.

A nova estação contará com os seguintes recursos:

• Transceptor SDR Flex-3000
• Uma torre a ser instalada em cima da minha casa
• Um Rotor Yaesu 1000 DXA controlado pelo software HRD
• Uma antena tribanda direcional Cushcraft A3S
• Um linear de no máximo 500W

Nesse diário mostrarei passo a passo toda a experiência da montagem dessa estação, e sempre que possível, com fotos, vídeos e detalhes de cada uma das fases. Após tudo instalado e funcionando, partirei em busca de completar 200 países num prazo de um ano. Comentários e sugestões serão bem vindos, basta escrever no campo de comentários a direita. Espero que apreciem esse diário como apreciaram o anterior.

Transceptor SDR Flex-3000

O transceptor que usarei na estação será o Flex-3000 que já foi assunto do diário anterior e atualmente é meu rádio preferido. Gostei tanto de seus recursos que não consigo me imaginar usando um rádio tradicional num futuro próximo. O único rádio que tenho em mente que poderia substituí-lo seria o Flex-6000, mas esse rádio ainda não está à venda, não sabemos sobre seu desempenho, só sabemos que custa mais de U$4.500 e gostei muito do que eu vi nas demostrações.

Pra quem não conhece o Flex-3000, trata-se de um transceptor SDR (definido por Software) com antena tuner e 100W de saída. Conheça mais sobre ele no Diário de Bordo do Flex-3000.

Rotor Yaesu 1000DXA

Escolhi esse modelo porque pode ser controlado por computador através de uma interface apropriada. A idéia é que o software de log Ham Radio Deluxe (HDR) comande a direção da antena automaticamente, bastando clicar no indicativo de uma estação que estiver disponível nos spots do cluster. Imagine que conveniente! Clicou a antena já aponta pro local certo! Mágia? Bruxaria? Não, tecnologia.

Interface de controle do rotor

Existem alguns modelos a venda, como O RotorCard da Idiom Press, mas me parece uma coisa bem simples e talvez eu mesmo monte uma por diversão. Mais detalhes em breve.

Torre

O Beto, PY2RJ, me recomendou um fabricante de torres muito bom, trata-se da GF Torres na Grande São Paulo. O Junior, PU2LAA, nosso presidente, comprou uma e está muito satisfeito com a qualidade da torre. São vendidas em módulos de 2m, galvanizadas a fogo, feitas com tubos ou chapas e oferecem vários acessórios. Alguns deles bem interessantes, como bases auto-sustentáveis ou para uso com estirantes, módulos prontos para o rotor e biqueiras.

Estou inclinado a comprar dois módulos do modelo tubular, mas um módulo de rotor e uma base. Não quero usar estirantes. As bases tem 1m de altura, então essa configuração me daria um total de 7m sobre a casa, que já tem 6m, totalizando 13m de altura total. Mais detalhes em breve.

Antena Cushcraft A3S

Escolhi esse modelo da Cushcraft por duas razões:

1) Mesmo custando pouco (U$459), o índice de satisfação com essa antena é muito alto (Vide reviews no eHam);

2) Gostei muito da qualidade do material da R8, e a A3S utiliza o mesmo material. Os americanos empregam uma liga de alumínio aeronáutico, coisa que nunca vi numa antena fabricada no Brasil. Isso faz com que ela sempre tenha um aspecto de nova, sem oxidação. Além disso pesa menos que o alumínio comum. Isso pra mim é essencial, já que quero uma torre sem estirantes.

Existem várias cópias dessa antena a venda por colegas brasileiros, que no final das contas saem por um preço menor e provavelmente oferecem desempenho semelhante, mas feitas de alumínio comum e portanto mais pesadas.

30/03/2013 – Finalmente a Cushcraft A3S chegou!

Qualquer radioamador na hora de comprar acessórios para sua estação sofre com custo Brasil. Aqui sempre pagamos mais caro, as vezes o dobro, o triplo, e quase sempre o culpado são os altos impostos.

Veja aqui um exemplo de quando o tiro sai pela culatra. Fiz uma pesquisa e a única forma de conseguir essa antena era através da Radiohaus. Na ocasião (Novembro 2012), custava em torno de R$3.400,00 para pronta entrega. Comentando com um amigo radioamador que mora nos EUA, ele me fez uma oferta irrecusável. Sugeriu que eu comprasse a antena nos EUA e a enviasse pra sua casa. Como seu irmão estava lá e voltaria ao Brazil sem trazer nada, poderia trazer minha antena. Maravilha! Encontrei na Hamcity por U$459,00 + U$35,00 para entregar em sua casa. Sairia por apenas R$988,00! Que sorte não é mesmo?

Tudo certo então, comprei a antena, mandei pra casa dele e agora era só seu irmão trazer. Só não contávamos com o furacão Sandy. Um dia antes de sua vinda para o Brasil, o Sandy atingiu a região onde ele mora nos EUA. Caos total, voos concelados, não se sabia mais quando ele voltaria. Resultado, na tentativa dele voltar ao Brasil, que precisava estar de volta no trabalho, fico em modo espera perambulando por aeroportos e claro, não carregaria uma caixa de 16 Kg e mais de 2m de comprimento nas costas. Acabou que ele conseguiu vir para o Brasil e minha antena ficou.

Mas nem tudo estava perdido, esse meu amigo vinha no final do ano visitar a família e traria a antena. Só ia demorar um mês a mais. Sem problemas! Daí surgiu uma dúvida, será que vão deixar levar uma caixa dessas proporções no avião? Vamos medir a caixa. 2,18m x 20cm x 18 cm pesando 16Kg. Grande né? Ligou na companhia e claro, excedia o volume permitido. Bom, vamos mandar pelos Correios, vai sair caro mais fazer o que? Foi até os Correios americanos e mais uma surpresa. Não enviar algo daquela proporção, excede os limites.

Então nos lembramos da UPS e Fedex, eles trazem qualquer volume, o problema é que é mais caro que os Correios e o pior, toda empresa de transporte expresso tem que recolher automaticamente 60% de impostos sobre as mercadorias entrando no Brasil. Eles mesmos preenchem as guias, pagam e chegam em sua casa com a maquininha do cartão de crédito pra te levar a falência. Mas que outra saída temos? Vamos fazer uma cotação.

Tanto a Fedex quanto a UPS cobravam mais ou menos o mesmo valor, a módica quantia de U$1.300,00 pra entregar no Brasil. Sabe quanto sairia essa antena? Vamos fazer as contas: (U$459 (antena) + U$35 (frete) + U$1.300 (Expresso) x 60% (Impostos) = U$2.870,40, o equivalente a R$5.740,00. Isso se chama custo Brasil.

Foi quando me lembrei de uma empresa de transportes marítimos que já usei em Miami. Certamente cobrariam um frete menor, não haveria os 60% de impostos automáticos e sim por amostragem. Portanto pagar os 60% a mais dependeria da sorte. Mas mesmo pagando, não seria usado nos cálculos os U$1.300 da Fedex ou UPS. O único problema é que demoraria meses dependendo da eficiência de nossos portos. Se a China anda cancelando pedidos de bilhões de dolares de grãos do Brasil por conta da lerdeza e ineficiencia de nossos portos, uma antena de radioamador poderia levar um ciclo solar pra chegar aqui.

Sem outra opção, liguei pra eles e a boa notícia: Mande dentro de 5 dias pra Miami que tem um navio saindo daqui e chega no Brasil ainda em Dezembro! Ótimo! Pedi ao amigo que mandasse por UPS até Miami, pois tinha que chegar logo. Morri com mais U$221,00. A companhia de transporte me cobrou mais U$330 pra entregar no Brasil.

Resumindo: A antena chegou no Brasil em Dezembro, ficou esperando a vez no porto e foi liberada em Março. A parte boa é que deu sorte e não cobraram os 60%. Quanto custou? Custou U$459 + U$35 + U$221 + U$330 = U$1.045,00, ou seja, R$2.090,00.

Olhando hoje na loja da Radiohaus, a antena está por R$2,700,00 para pronta entrega. Tudo bem, economizei R$600, mas esperei 4 meses e dei azar e sorte. Azar porque viria de graça e não veio, sorte porque poderia ter ficado 60% a mais de impostos. Quer saber de uma coisa? Pretende comprar uma dessas? Compre aqui mesmo, chega em 3 dias e acho que ainda dividem no cartão.

Na próxima atualização vou abrir a caixa e veremos o que vem dentro dela./73

31/03/2013 – Conferindo as peças da antena

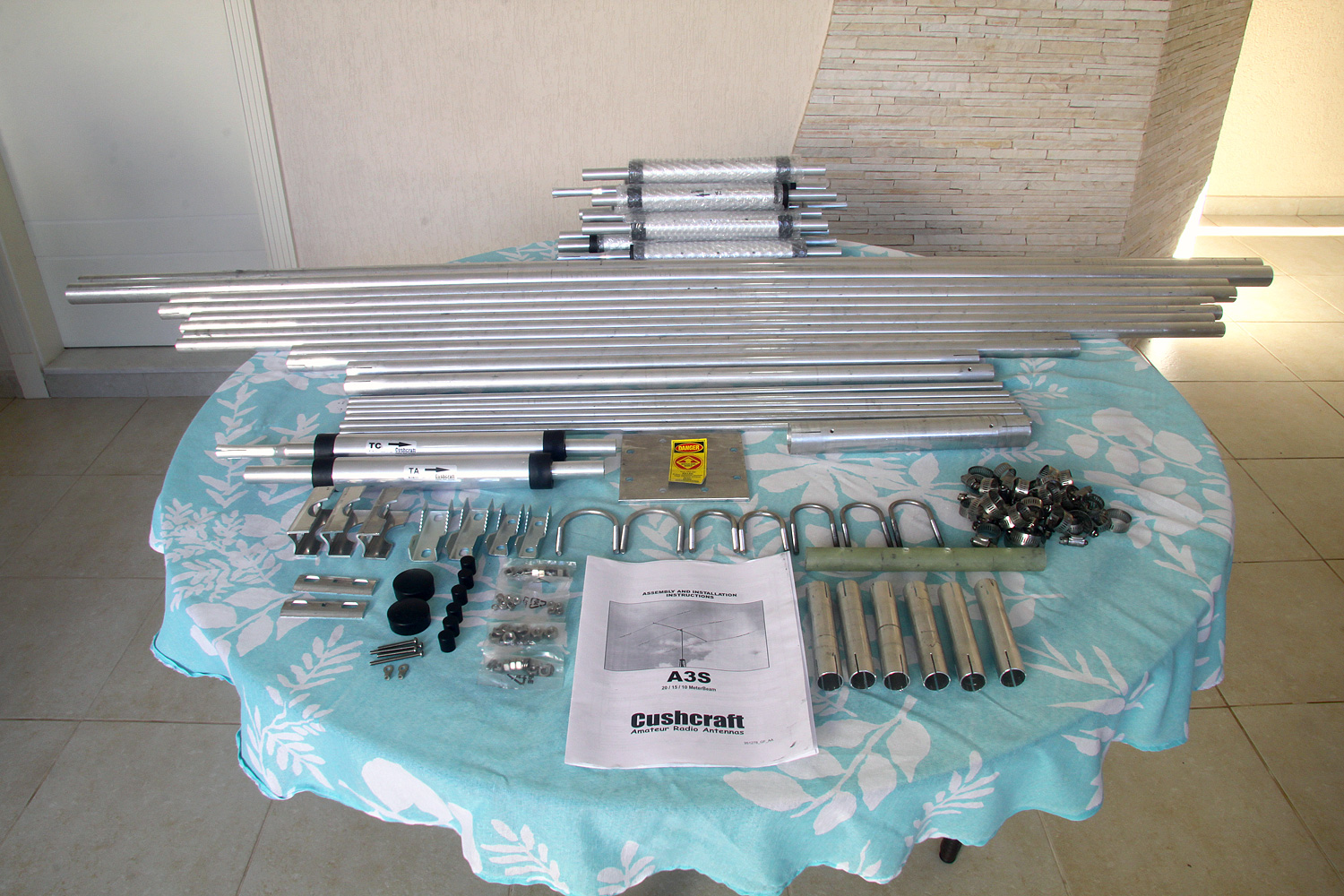

Hoje retirei todas as peças da caixa da antena e conferi com a lista de material do manual para ver se não faltava nada. Nenhuma supresa aqui, tudo exatamente como deveria, diferente da R8 que veio faltando justo uma porca de rosca incomum. Embora possa parecer complicado uma antena com tantas peças, perto da R8 essa aqui vai ser moleza. Eu acredito que a R8 tinha pelo menos o dobro de peças. Clique na imagem para ampliar.

No total são 25 tubos de alumínio em várias medidas, 12 traps (finalmente com respiros para evaporar a umidade), vários parafusos e porcas, 8 ponteiras plásticas, uma chapa grossa de alumínio para fixação no mastro, 7 abraçadeiras em formato de U, um tubo em fibra de vidro, 34 abraçaderias em inox e um manual de instruções.

Mas por enquanto nada de montagens porque antes preciso comprar e instalar a torre ainda. Vou dar um pulo na casa do Junior, PU2LAA, e dar mais uma olhada na dele que é de chapa. Estou inclinado em escolher o modelo tubular porque é mais resistente se usado sem estirantes. Também estou achando que 7m em cima da minha casa que já tem 6m de altura vai ficar muito alto. O bairro aqui já é alto e aberto, e não estou querendo ficar me preocupando com antenas durante tempestades de vento.

Eu acho que vou comprar apenas dois módulos de 2m, um comum e outro com suporte do rotor. Somados a base, que tem 1m de altura, serão 5m mais os 6m da casa totalizando 11m do chão. O Antenna Handbook da ARRL recomenda ao menos 1/2 onda do chão ou de objetos metálicos para não interferir na eficiência da antena. Como essa antena trabalha nas bandas de 10m, 15m e 20m, a frequência mais baixa (20m) pede que ela fique a pelo menos 10m do chão. Vou ignorar que a laje do meu telhado está forrada de barras de ferro e deixar por isso mesmo. Se eu for levar isso em conta, teria que colocar uma torre de pelo menos 10m acima do meu telhado, e isso está fora de questão. Nesse hobby queremos sempre fazer o que é tecnicamente correto, mas as vezes isso não é possível ou desejável./73

31/03/2013 – A torre do PU2LAA

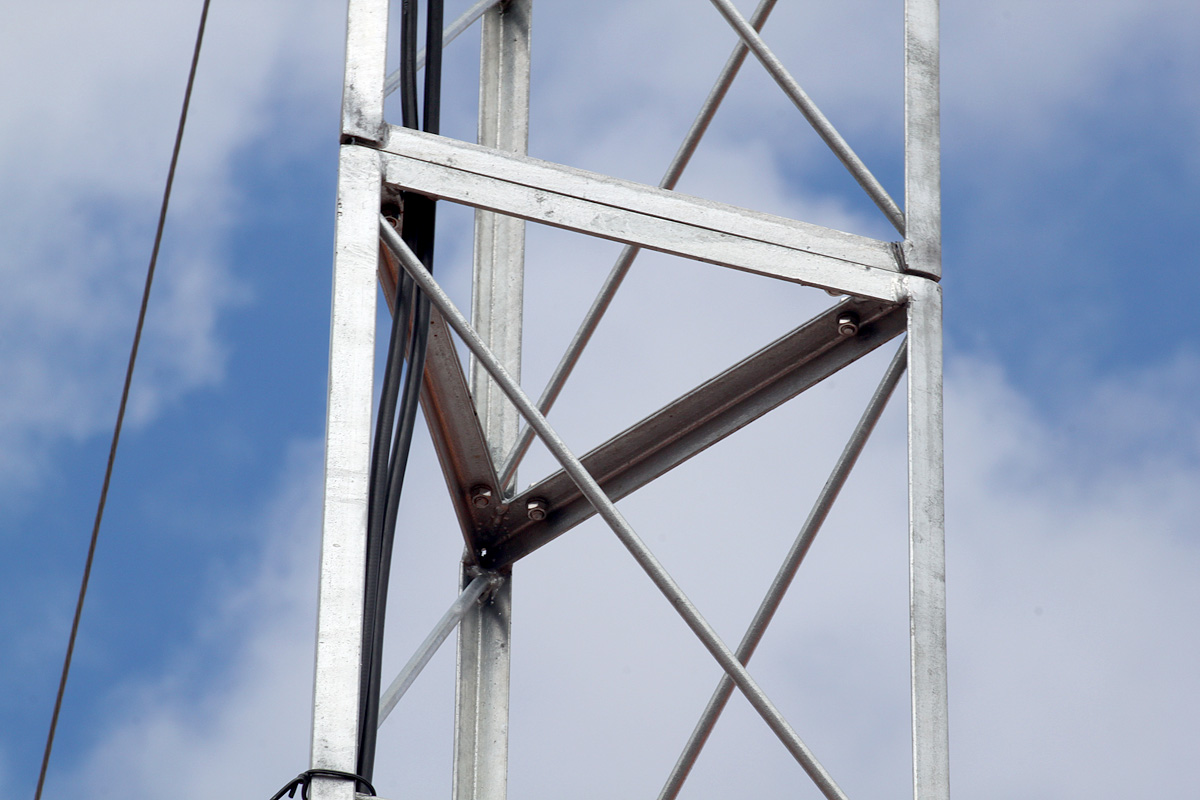

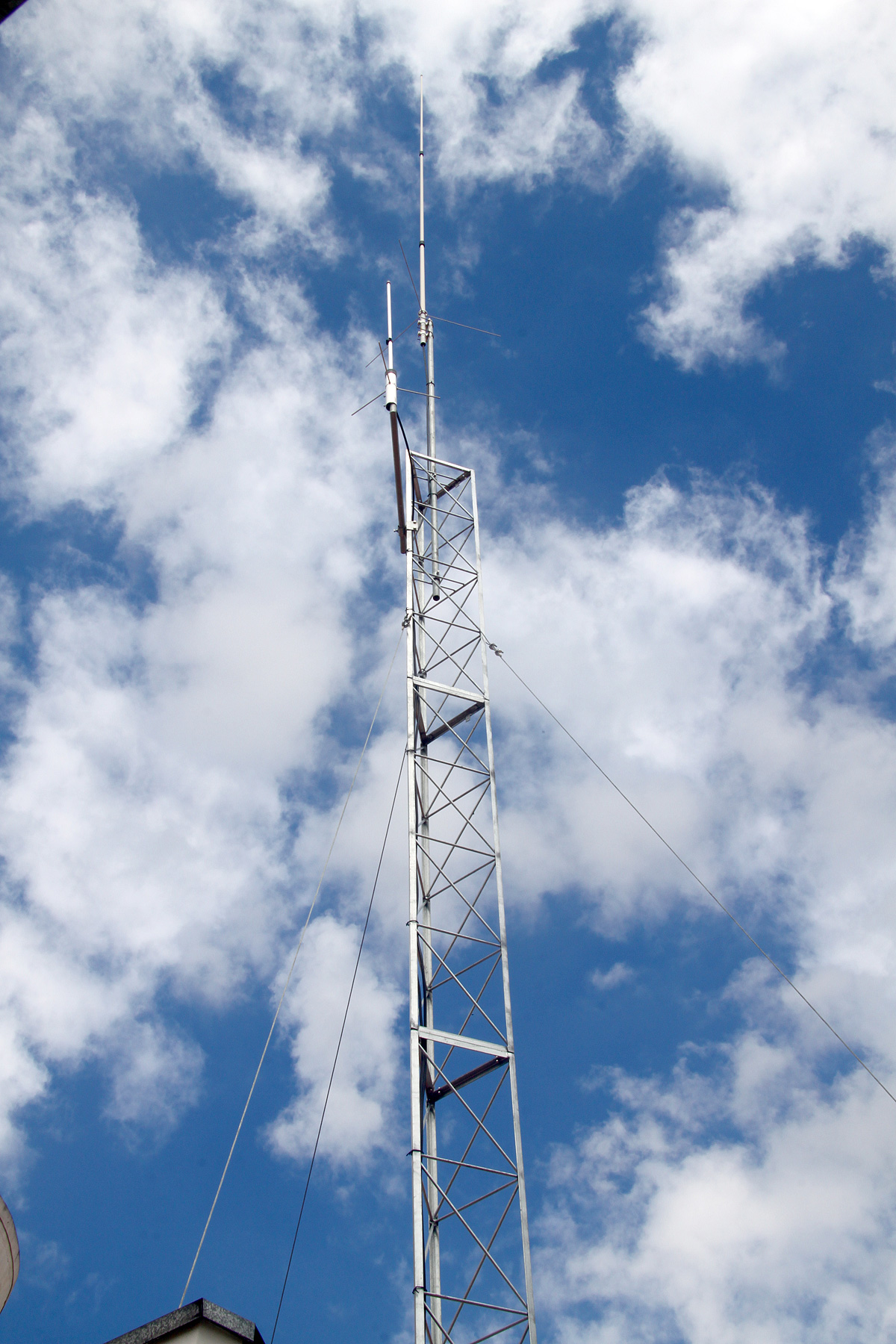

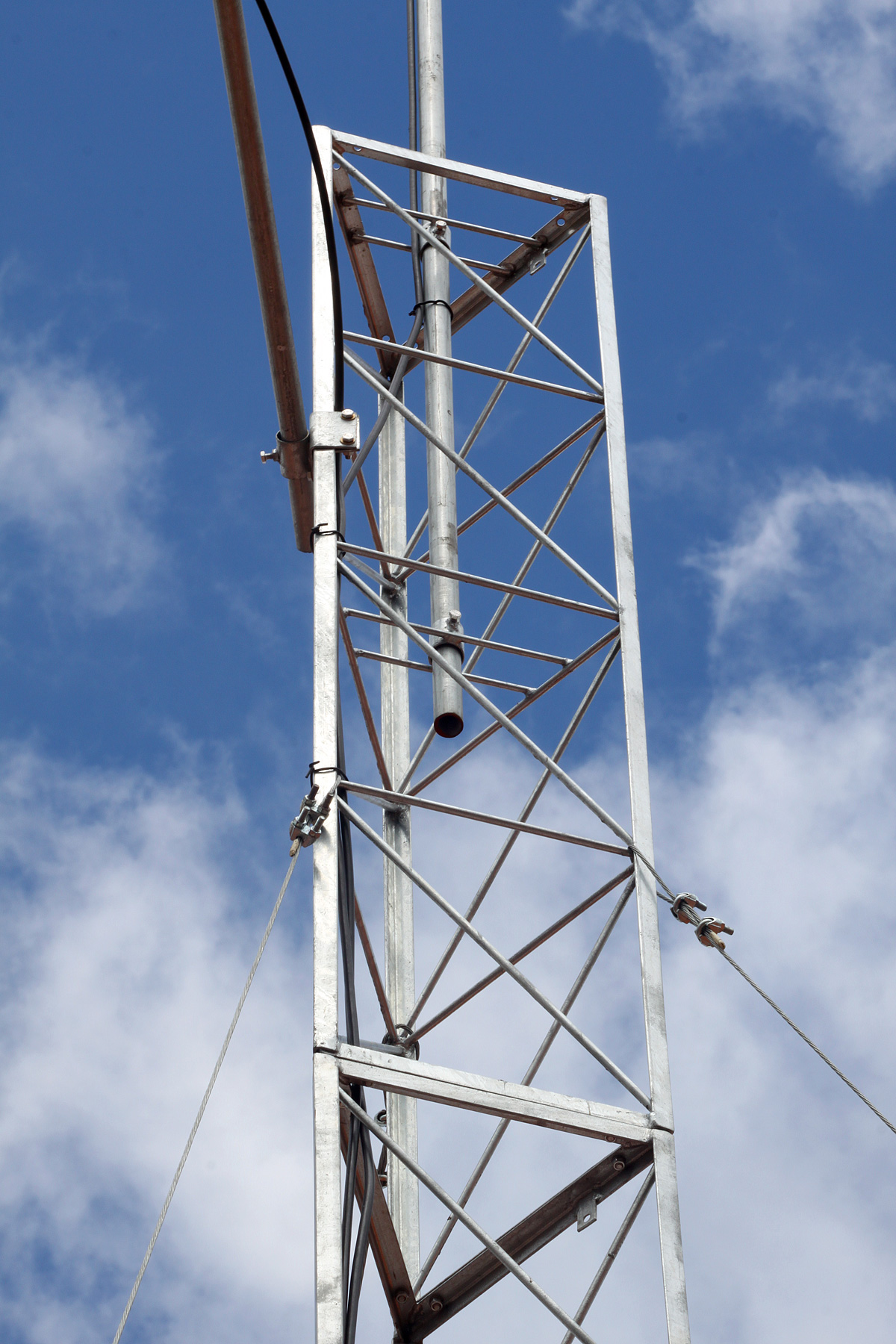

Fiz algumas fotos da torre do Junior, PU2LAA, que já está em operação (vide fotos abaixo). Achei muito bem construida e gostei do preço. Um detalhe que percebi na instalação do Junior foi o capricho do aterramento com centelhadores. Ele ainda está finalizando a instalação, e assim que pronta, postarei aqui algumas fotos.

O colega Rinaldo, PY5TJ, deu outra dica sobre fabricante de torres, trata-se das Torres Ouro Fino, de propriedade do Hermínio, PY5HSD. Vou fazer uma cotação com ele também. /73
