146.770MHz volta ao ar
com cobertura melhorada e maior potência

Publicado 23. Jun, 2013 por PY2JF - João Roberto como Artigos, Notícias, Repetidoras

Por João Roberto S. Gândara Ferreira, PY2JF.

Como programado durante a semana, fomos até Santa Rita do Passa Quatro – SP  para dar continuidade aos reparos da PY2KSR (146.770MHz – 74.4Hz) que saiu do ar semana passada. São 145km de Americana até o local da repetidora. Dessa vez, além de mim e do Junior, o Mario, PU2LWR, juntou-se a nós para relembrar os tempos em que eu e ele éramos os mantenedores do CRAM.

João Roberto, PY2JF, Mário, PU2LWR e Junior, PU2LAA em Santa Rita.

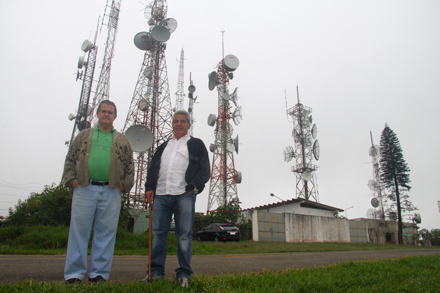

Aqui nosso amigo Adão e o Mário em frente ao parque de antenas

Como o coaxial se desprendeu do cabo de conexão da colinear e veio abaixo (veja mais detalhes), aproveitamos para uma revisão completa no sistema irradiante. Conforme detectei semana passada, a ROE da antena estava muito alta. Dos 55W do transmissor apenas 27W eram irradiados pela antena.

O PU2LAA reinstalando o conector N do cabo da antena colinear.

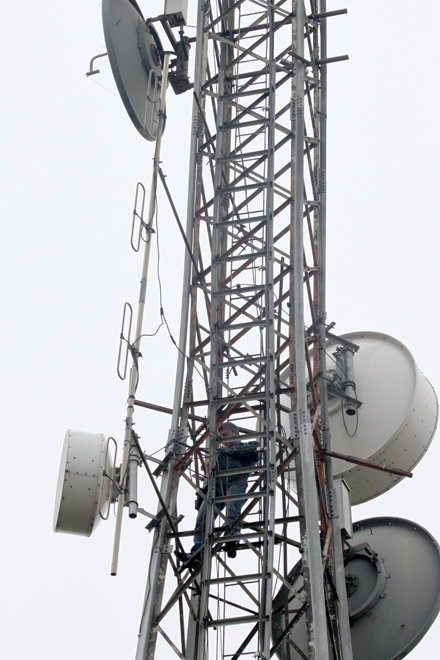

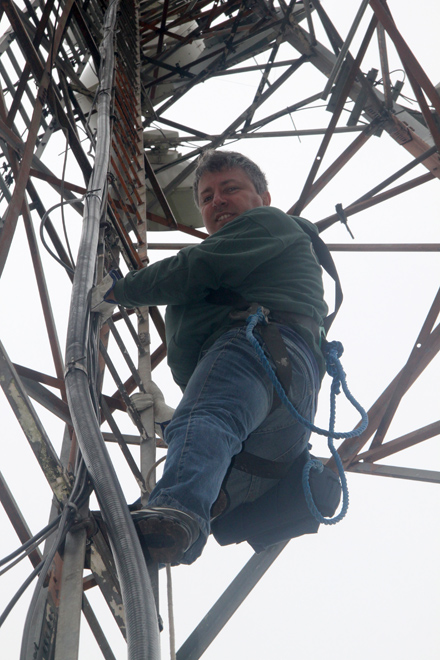

Aqui um zoom do nosso corajoso mantenedor na torre.

Enquanto o Junior reinstalava o conector N do cabo de conexão da antena, eu, em terra firme, fazia um check up no cabo. O conector N do cabo Cellflex que fica em cima da torre estava em boas condições, apenas um pouco oxidado.

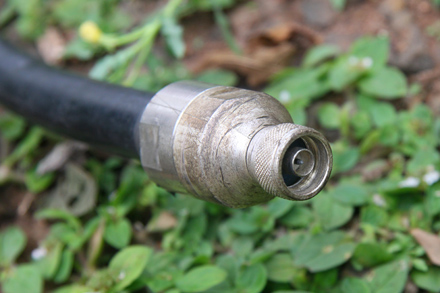

Conector externo um pouco oxidado, principalmente o pino central.

PY2JF revisando o conector N do cabo Cellflex externo.

Mas o interno, que conecta a antena ao duplexador, se mostrou ser o causador da ROE excessiva. Ao ser desmontado, saiu água de dentro do cabo. Esses cabos CellFlex tem um condutor central oco, portanto se o externo não é bem vedado, pode entrar água e ela desce pelo condutor central e vem parar no conector interno. O externo sempre tomando sol acaba secando rápido e não chegou a oxidar, já o interno não teve a mesma sorte.

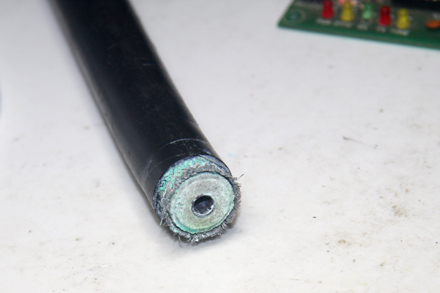

Vejam o estado em que se encontrava o coaxial do conector interno. Tivemos que serrar 15cm dele para eliminar a oxidação.

Depois da revisão completa do coaxial e do conserto do cabo de conexão da antena, obtivemos uma ROE menor que 1:1.5. O Junior checou com um wattimetro de agulha cruzada que a potência transmitida era de 52W e a refletida menor que 3W. Nada mal!

Outro problema que resolveríamos hoje seria a substituição dos loops do duplexador, já que uma das cavidades não estava conseguindo sintonia perfeita na frequência desejada. Por sorte, ao esbarrar em um dos cabos com o Analisador de Espectro ligado, percebi que o problema na realidade era um cabo com a malha desconectada do terra do conector. Resolvido isso, o duplexador funcionou perfeitamente agora.

Posicionamento da Antena

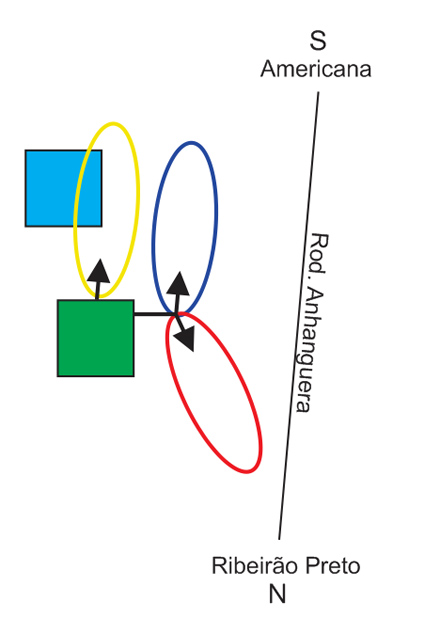

Após alguns estudos, e com ajuda do Google Earth, concluímos que o lóbulo de radiação (amarelo) da nossa antena colinear de 4 elementos, atualmente apontada para o sul, está sofrendo perturbações por causa de uma torre (azul claro) muito próxima. Nosso objetivo, desde o princípio, é dar cobertura aos radioamadores que trafegam em uma das mais importantes e movimentadas rodovias do Brasil, a Rodovia Anhanguera (SP-330). A idéia é cobrir desde Ribeirão Preto até São Paulo. O radioamador poderia percorrer mais de 250km com cobertura ininterrupta de retransmissão em VHF.

De certa forma atingimos uns 80% do nosso objetivo, afinal a 146.770MHz (Sta Rita), PY2KSR, cobre facilmente de Ribeirão até Limeira, e a 145.210MHz (Americana), PY2KJZ , cobre de Limeira até Jundiaí. Não conseguimos chegar até São Paulo ainda porque teríamos que ter outra repetidora, fosse na Serra do Japí ou Cantareira. Mas de qualquer forma, um radioamador hoje pode sair de Ribeirão Preto e se comunicar até quase chegar em São Paulo. O único inconveniente é ter que trocar de frequências em Limeira. Mas esse inconveniente será eliminado em breve com um link que será estabelecido entre as duas.

Mas para tentarmos melhorar ainda mais essa cobertura, nas próximas semanas moveremos a antena com o auxílio de um suporte e a instalaremos na lateral. Dessa forma livraremos o lóbulo (azul) de perturbações da torre da frente (azul claro), e aumentaremos a cobertura ao Norte, já que a antena não ficará mais bloqueada pela torre como é hoje. Estamos ainda avaliando, mas possivelmente deixaremos dois dipolos para o Sul (azul escuro) e dois Para o Norte (vermelho). Isso reduziria um pouco o ganho total para o Sul, mas talvez seja compensado pela abertura sem a perturbação da torre da frente, e melhoraria muito para quem opera móvel dentro de Ribeirão Preto.

Testes com a PY2KSR

Por volta das 16h terminamos os trabalhos e pegamos o caminho de volta para Americana. Com a ajuda de alguns radioamadores e principalmente do Marcos, PY2BRL do CRAM, que estava base em Santa Barbara D´Oeste, testamos o comportamento da repetidora pelo trajeto todo de Santa Rita do Passa Quatro (Morro Itatiaia) até Americana (145km por estradas). Por pelo menos 70km ininterruptos, até chegar num ponto baixo entre Araras e Limeira, o sinal da repedidora se manteve estável com final de escala. Nessa depressão ele caiu até 5 e depois voltou a subir, mantendo entre 8 e final de escala. No entroncamento das rodovias Anhanguera/Bandeirantes/Washington Luis, o sinal caiu novamente, mas ainda assim perfeitamente compreensível e depois subiu novamente, chegando a final de escala no pedágio de Limeira. Passado o pedágio, conseguimos falar por pouco mais de 2 km, quando então o sinal caiu de forma abrupta e não conseguimos mais comunicação.

Aparentemente o pedágio de Limeira fica numa local alto e como depois é só descida, o sinal da PY2KSR é bloqueado durante esse trajeto, voltando em alguns pontos mais altos. Claro que logo após Araras já deveríamos ter mudado para a 145.210MHz, mas a idéia era saber até onde era possível do móvel conseguir contato com ela. Claro que o desempenho depende da antena usada no carro e da potência do rádio. Mas nossa estação móvel não era nada muito especial, apenas um rádio com 35W e uma antena Nagoya Dual Band NL-77B.

Testes com Estações Bases

Assim que a repetidora voltou ao ar, conseguimos vários contatos, entre eles alguns bem distantes como:

• Campinas (140km)
• Ibaté (67km)
• Santa Basrbara D´Oeste (120km)
• Mococa (50km)
• Pirassununga (35km) Portátil
• Américo Brasiliense (70km) Portátil
• Americana (120km)

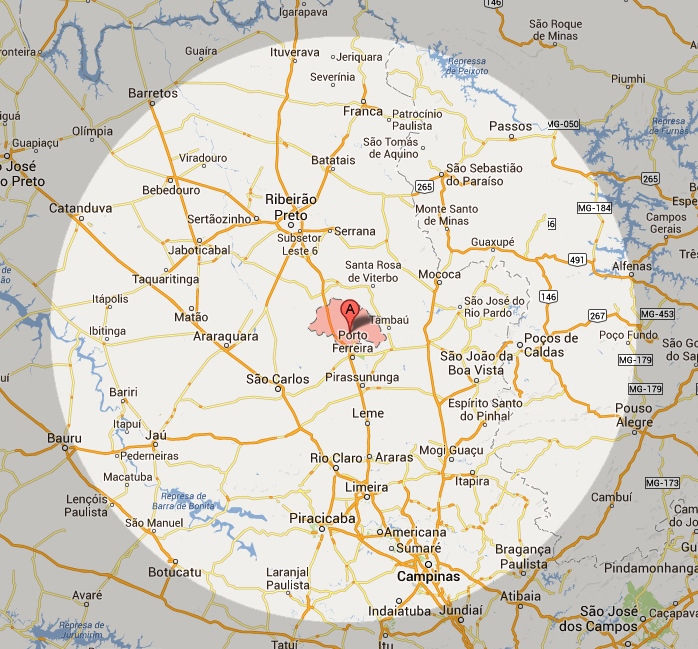

Cobertura aproximada da PY2KSR – Clique para ampliar

Se você estiver na região de cobertura e conseguir acionar nossa repetidora, por gentileza, faça um comentário ao lado informando seu indicativo, nome, sua cidade e condições de operação (sinal recebido, antena, potência, etc). Esse raio de cobertura é aproximado e pode variar dependendo das condições de cada estação. Mas com uma estação base utilizando 50w e uma boa antena, é provável que consiga contato facilmente. Obviamente que se a estação trabalhar com antenas direcionais, o raio de cobertura apresentado aqui pode ser excedido em dezenas de km a mais.

73 de João Roberto, PY2JF.
